Whirlpool Arm Zweiteilig
Whirlpool Arm Zweiteilig
Auf Lager
- Lieferzeit: 2-5 Werktage
Artikelnummer:
SKU:TFM20601
Produktbeschreibung

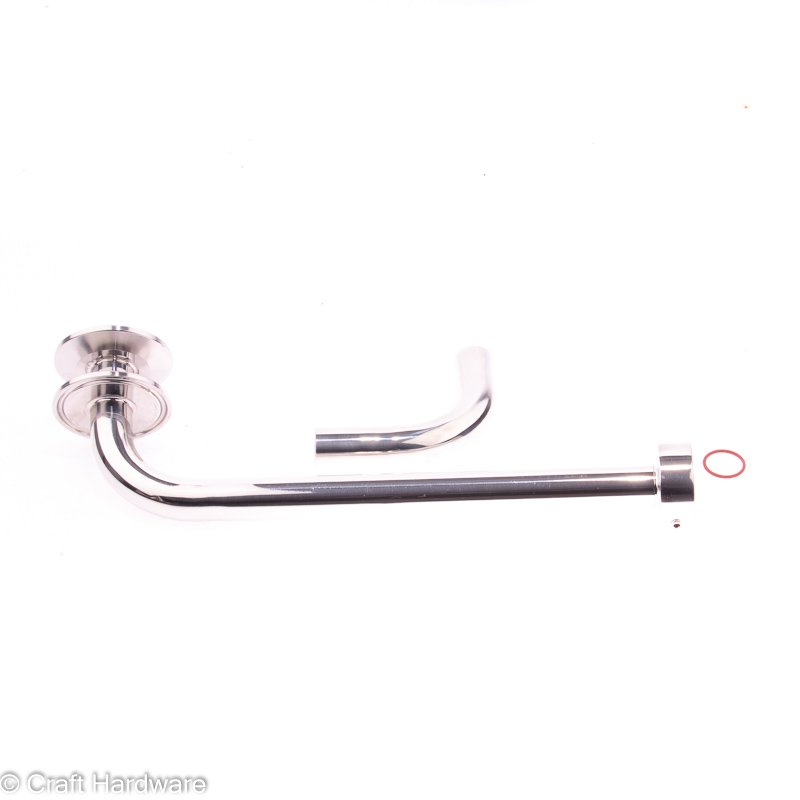

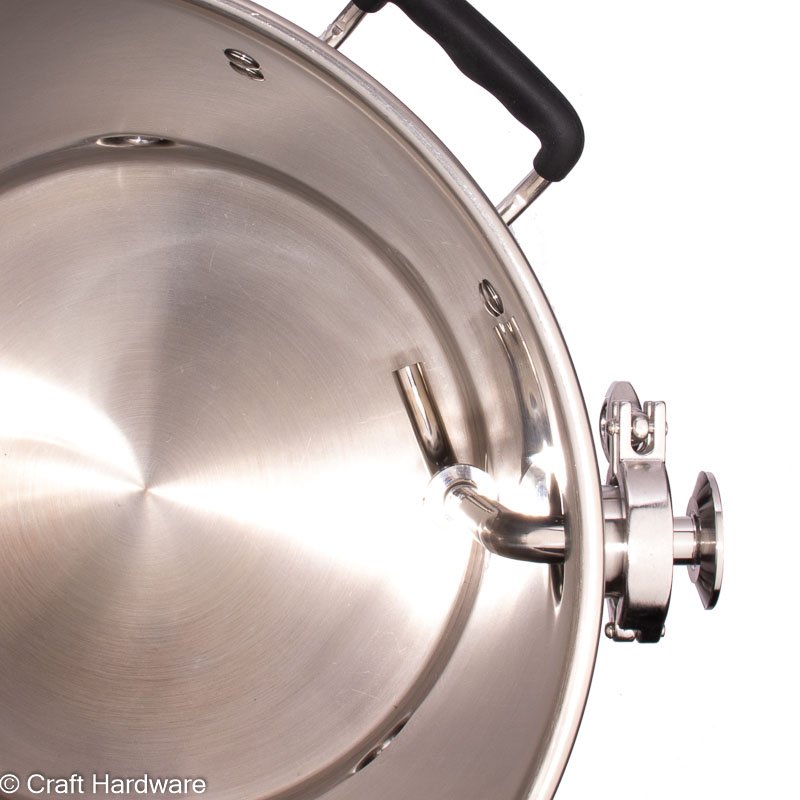

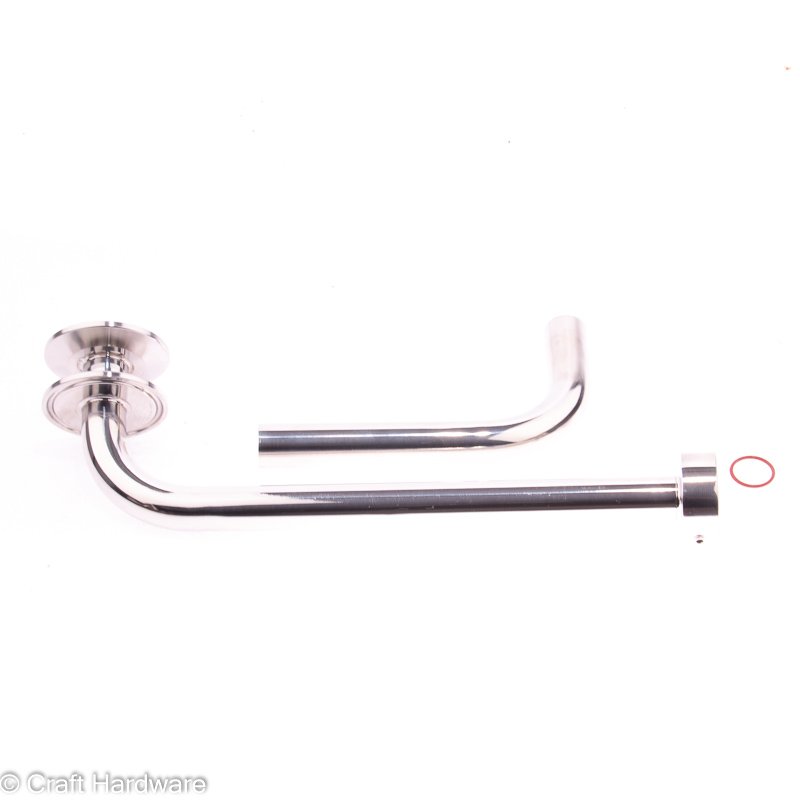

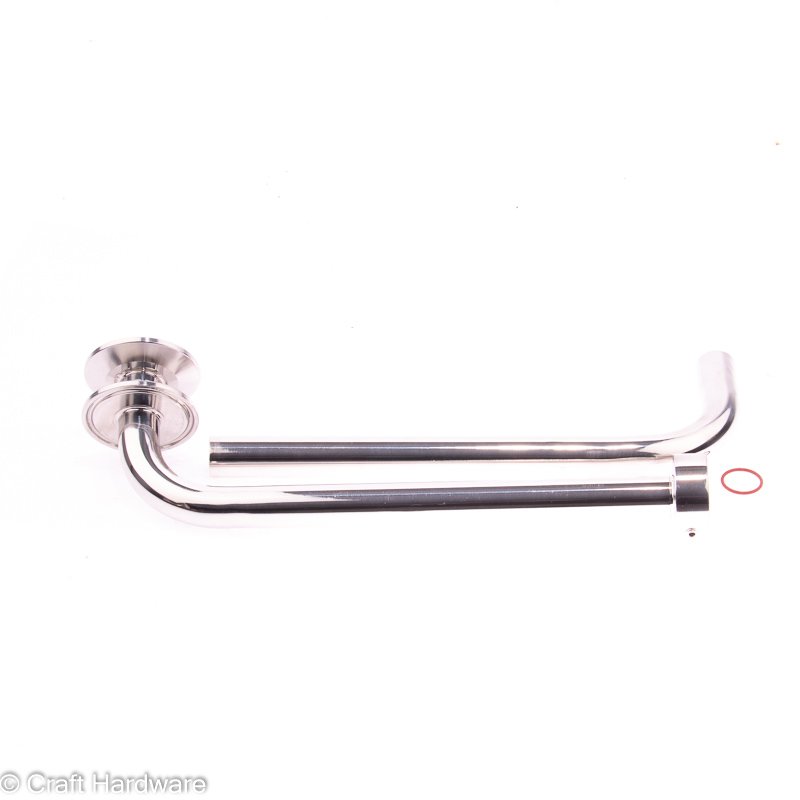

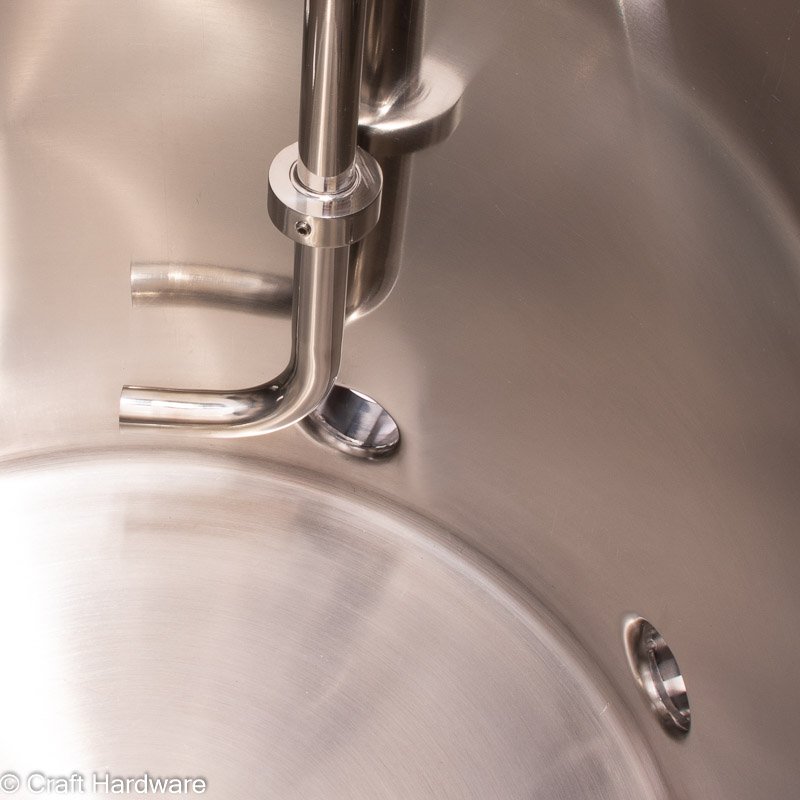

Bringe einen Whirlpool-Arm an der oberen Öffnung deines Craft Hardware-Kessels an, oder verwende unsere Kesselgriff Tri-Clamp Halterung. Das zweiteilige Design erlaubt es, das untere Rohr für einen optimalen Rücklaufwinkel zu drehen. Whirlpooling in verschiedenen Höhen ist auch möglich, indem man das untere Rohr austauscht (verschiedene Längen separat erhältlich). Tipp! Wusstest du, dass du den zweiteiligen Whirlpool-Arm mit unserer Kesselgriff Tri-Clamp Halterung auch als Sparge Arm verwenden kannst? Siehe die Produktbeschreibung der Kesselgriff Halterung für weitere Details.
Hinweis: der Stellringe an der oberen Rohrstück hat einen Durchmesser von 36mm und passt nur durch eine DN40 Tri-Clamp Stutzen! Dies sind die Stutzen, die in unseren Craft Hardware-Kesseln eingebaut sind, die aber nur selten bei Kesseln anderer Hersteller zu finden sind. Der Innendurchmesser des gängigeren 1,5" Stutzens beträgt 34,8mm. Der Arm passt daher nicht durch unsere Tri-Clamp Schottverschraubungen.

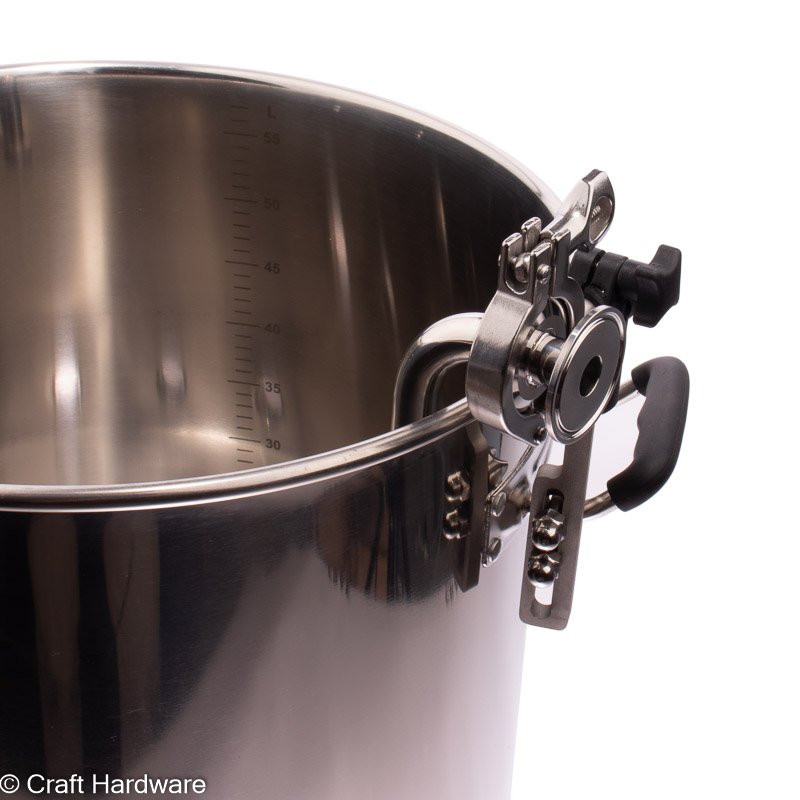

Wenn du keinen Craft Hardware Kessel mit einem Top Port hast, wirst du wahrscheinlich die Handle Clamp verwenden müssen, um den Arm zu montieren. Der Whirlpoolarm wird nur mit einer unteren Rohrlänge verkauft, bitte wähle die Gesamtlänge aus dem Dropdown-Menü oben. Zusätzliche Unterrohre können hier separat gekauft werden.
Die Höhe der oberen Röhre beträgt 22,5 cm von der Mitte der Tri-Clamp bis zum unteren Ende der Röhre. Das untere Rohr gibt es in 3 höhen: 6 cm, 12,5 cm und 22 cm. Alle Röhren haben einen Innendurchmesser von 15 mm und einen Außendurchmesser von 18 mm.
Die Austrittshöhe des Whirlpoolrohrs hängt von der Höhe deines Kessels ab und davon, ob der Whirlpoolarm in der oberen Öffnung des Kessels oder in der Zubehörklemme installiert ist. Um die Wahl der richtigen Länge zu erleichtern, kannst du dich auf die folgende Tabelle beziehen, die sich auf das Angebot an Craft Hardware-Kesseln und beide Montagemöglichkeiten bezieht. Die Tabelle zeigt die Liter-Marke, an der sich die Mitte des Whirlpool-Armausgangs befindet.
38 L Kessel | ||
Whirlpool Arm Höhe | In Kessel montiert | In Klemme montiert |
28,5 cm | 8L | 16L |
35 cm | 2L | 10L |
44,5 cm | X | X |
57 L Kessel | ||
Whirlpool Arm Höhe | In Kessel montiert | In Klemme montiert |
28,5 cm | 18L | 28L |
35 cm | 10L | 20L |
44,5 cm | X | 8L |
83 L Kessel | ||
Whirlpool Arm Höhe | In Kessel montiert | In Klemme montiert |
28,5 cm | 33L | 45L |
35 cm | 22L | 35L |
44,5 cm | 7L | 20L |
